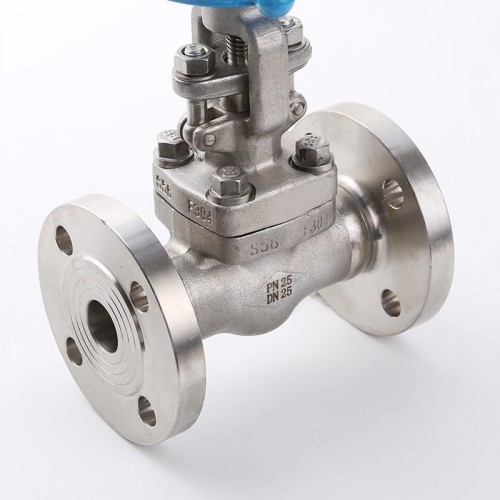

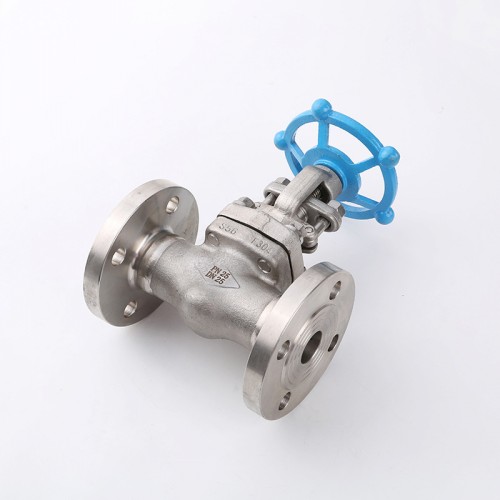

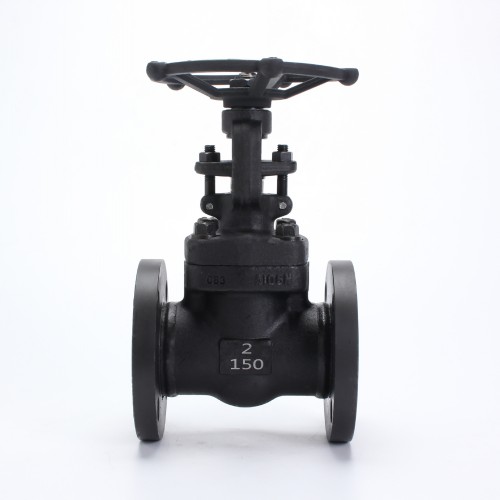

產品名稱:Z41Y 鍛鋼法蘭閘閥 鍛鋼法蘭閘閥由閥體、閥蓋、閘板、手輪等重要部件組成。閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5°。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏ΑＳ械拈y門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。 鍛鋼法蘭閘閥--主要零件的材料說明
法蘭標準符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。采用以下結構 全徑或縮徑 結構長度按ANSI B16.10 法蘭尺寸按ANSI B16.5 壓力自緊式閥蓋 明桿支架型（OS&Y） 自定心壓板壓套式 整體上密封座 整體閥體法蘭 對焊接端符合ASME B16.25 RTJ閥體閥蓋連接形式 螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋 150Lb-600Lb標準材質明細表
注意客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼； 鍛鋼法蘭閘閥--尺寸和重量（Kg）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
形體簡單，結構長度短，制造工藝性好，適用范圍廣。
-
流體阻力小，密封面受介質的忡刷和侵蝕小。
-
根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
-
單閘板楔式閘閥，結構簡單，使用可靠，開閉所需外力較小。
-
水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
-
介質流向不受限制 , 不擾流、不降低壓力。
